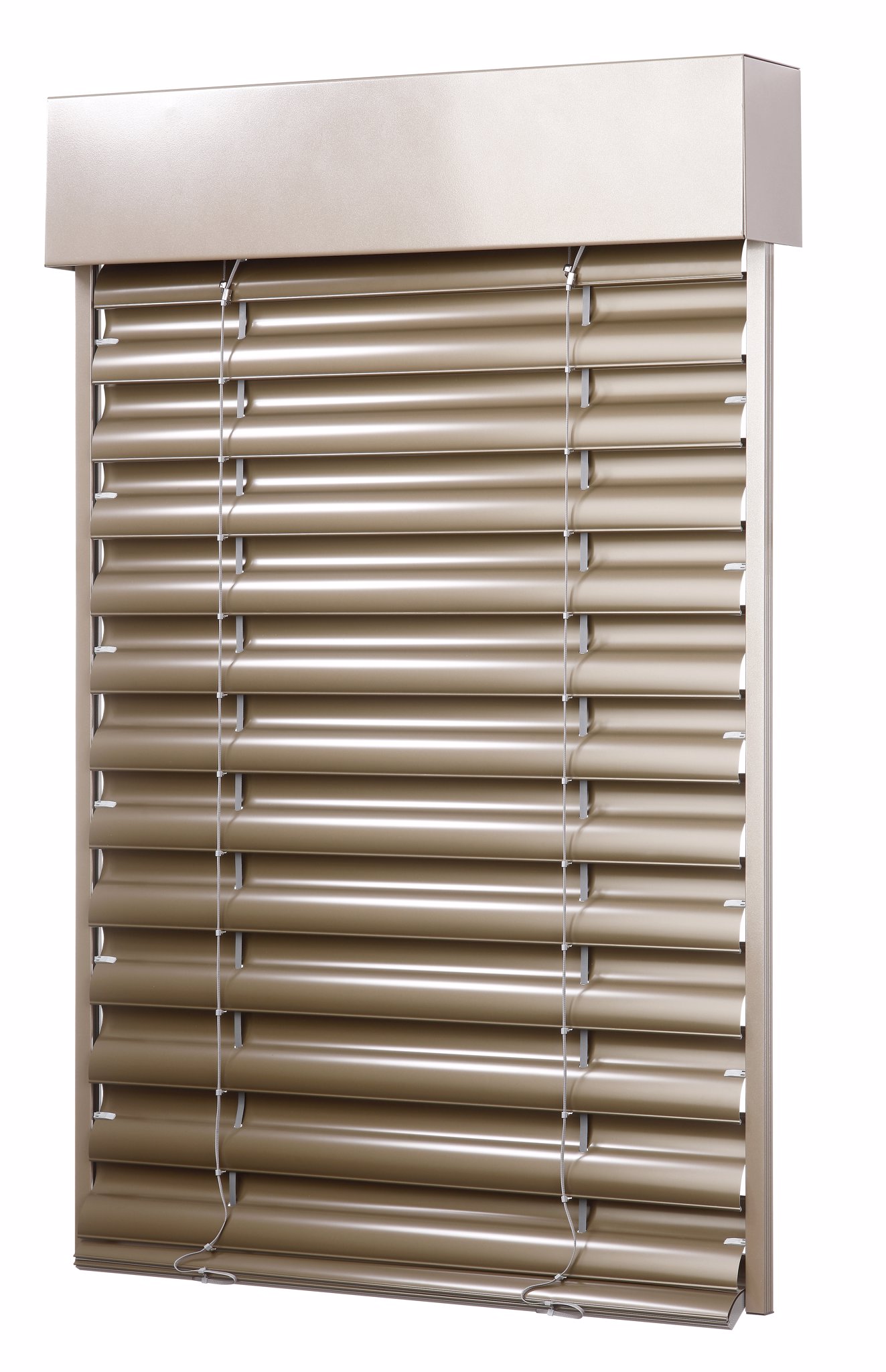

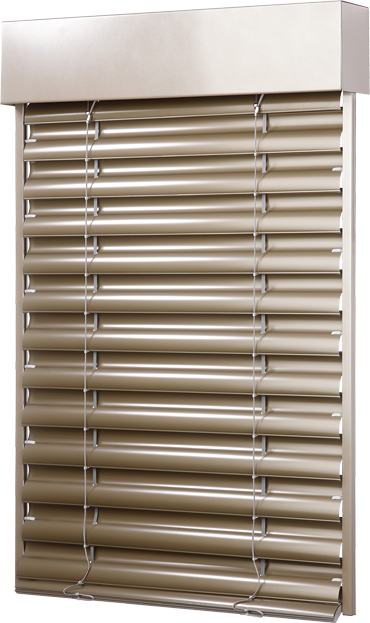

Экстерьерные жалюзи Setta 90

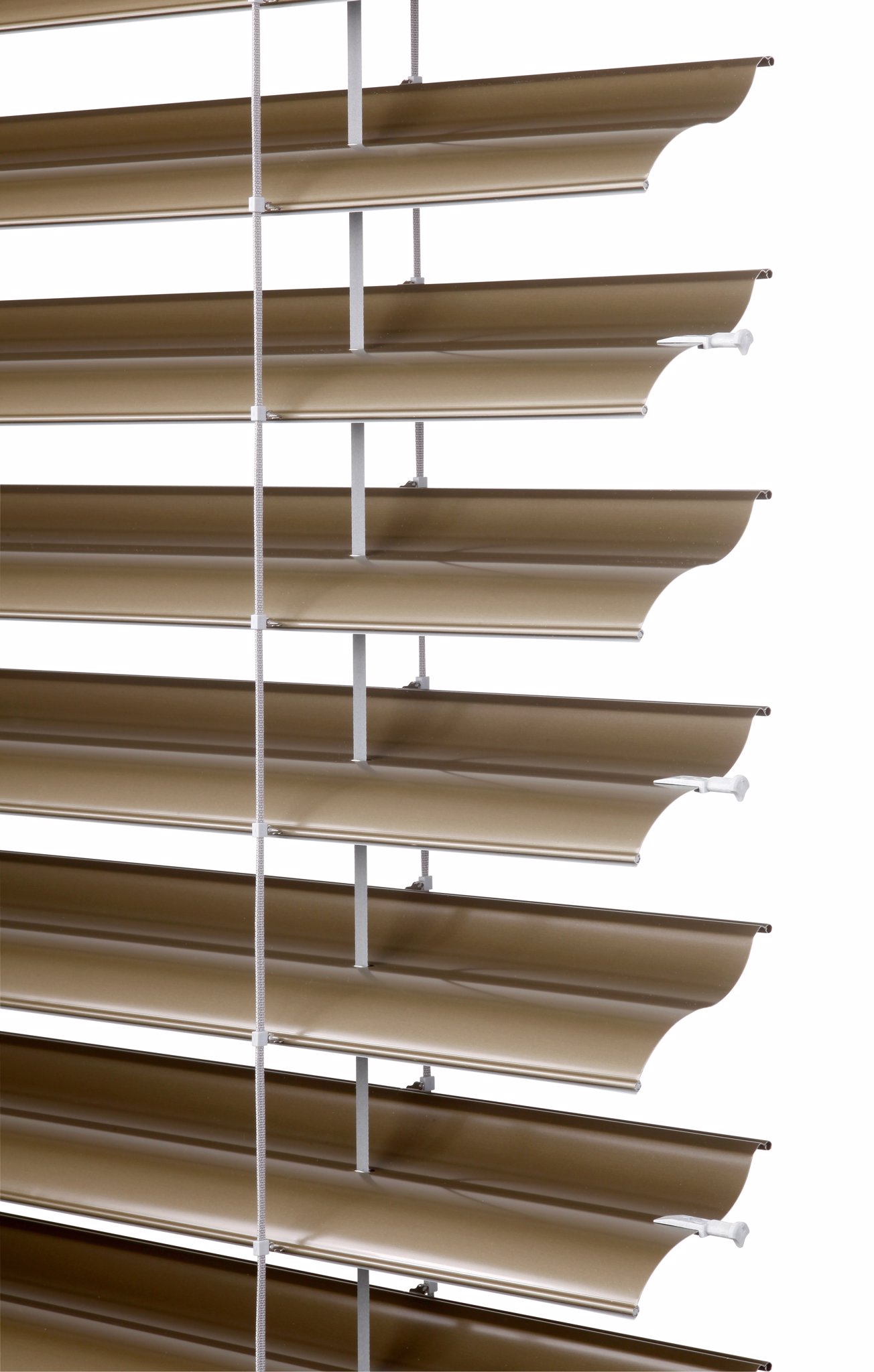

Экстерьерные жалюзи Setta 90 представляют собой уникальное достижение наружной солнцезащиты с точки зрения практичности и дизайна. Ламели S-формы шириной 90 см в закрытом состоянии создают совершенную компактную поверхность. Практичность наружных жалюзи Setta дополнена их элегантным видом. По сравнению с жалюзи Setta 65, наружные жалюзи Setta 90 рекомендуются для затенения большого пространства, т.к. более широкие ламели оптически увеличивают жалюзи. Терморегулирующий эффект жалюзи Setta усилен резиновой вкладкой, впрессованной по всей длине ламелей. Алюминиевые направляющие шины обеспечивают стабильность жалюзи в ветреную погоду, а также являются дополнительным охранным элементом, предохраняющим против насильственного проникновения в объект. Вариабельность жалюзи, элегантный вид и надежное затенение превращают эти экстерьерные горизонтальные жалюзи в уникальный солнцезащитный элемент, рекомендуемый для всех типов строительных объектов.

Интересуюсь этим продуктом

Бонусы

Преимущества & выгоды

элегантный дизайн с ламелями S-формы
высокая степень защиты от солнца
терморегулирующий и охранный эффект
снижение уровня наружного шума
нижний профиль из экструдированного алюминия
возможность электрического исполнения
сниженный уровень шума работающих жалюзи (впрессованная вкладка по всей длине ламелей)
максимальная гарантированная площадь 24 м²

Получите

Вдохновение

Исследуйте

Цветовое исполнение

Основные цвета ламели

остальные цвета

Цветовой дизайн за доплату ламели

Цвета Isotra System Decoral 1 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль

остальные цвета

Цвета Isotra System Decoral 2 за дополнительную оплату короб, направляющие шины, кронштейны направляющих шин, верхний + нижний профиль

Цветовая гамма коротая здесь указана только ориентировочная. Если хотите покраску увидеть закажите образец цветовой гаммы. В случае что покраска товара не соответствует с рисунком на нашем сайте не будем согласовать при рекламации.

Способы

Управления

ручное
ручка

электрическое
дистанционный драйвер или выключатель

Гарантированные

Размеры

минимальная ширина
600 мм

максимальная ширина
6000* мм

максимальная высота
4000 мм

максимальная площадь
8 м² (для управления ручкой)
24 м² (для управления мотором)

*Внимание: чем шире будет ширена жалюзи тем мене будет ветроустойчивость жалюзи – см. ветроустойчивость указанную ниже.

Нестандартные размеры не изготавливаем.

Teхнические параметры

	Верхний профиль		Нижний профиль	Ламели	боковое управление		Лесенка	Тeкстильная лента
	Верхний профиль		Нижний профиль	Ламели	vнаправляющая шина	тросик	Лесенка	Тeкстильная лента
Коммерческое название	P 001/1	P 001/2	P 012/21	S 039	см. Техническое руководство	P 036	P 029/1	P 531, P531/1
Размер (мм)	56 × 58	58 × 60	93 × 14	0,42 × 113	см. Техническое руководство	Ø 3,2	86 × 9,5	6 × 0,28
Mатериал	Fe	Al	Al	Al	см. Техническое руководство	Fe / PVC	PES	PES
Разрез
Цвет	Стандарт: оцинкованная сталь натуральный (ал профиль) другой RAL в распылении DECORAL*		Стандарт: анодиров. алюминий Опционально: другой RAL в распылении DECORAL*	Актуальный каталог ISOTRA a.о	Стандарт: анодиров. алюминий другой RAL в распылении DECORAL*	серый черный	серый черный	серый черный

*до 4000 мм
Нестандартные размеры не изготавливаем.

Варианты установки

Основные типы установки

У этих видов установки возможны два варианта исполнения: короб видимый / короб, встроенный в изоляцию или фасад.

Нестандартная установка

самонесущее исполнение (жалюзи крепятся на направляющих шинах)
фасадное исполнение (круглый короб, установка на фасад)
в оконную перемычку Heluz (встроенные направляющие шины)
в оконную перемычку Porotherm (рекомендуется для самонесущих вариантов)
Самонесущие жалюзи с внешней намоткой

Установку в оконную перемычку необходимо предварительно внести в проект дома.

Устойчивость против ветра

Тестирование было проведено в Центре строительного инженерного дела а.о. г.Злин в соответствии с ЧГН EN 13659.

Направляющий тросик

Основные характеристики	Свойство
	Ширина конструкции L (мм)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Правило EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Класс сопротивления ветра	3	6	2	5	1	4	0	3	0	2	0	1
	Максимум скорость ветра v_max (км/ч)	49		38		28		19		11		5
	Максимум эффективная высота крыла	H_max = 2500 мм
	Ширина конструкции L (мм)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Класс сопротивления ветра	2	5	1	4	0	3	0	2	0	1	0	0
	Максимум скорость ветра v_max (км/ч)	38		28		19		11		5		1
	Максимум эффективная высота крыла	H_max = 4000 мм
Дополнительное тепловое сопротивление ΔR		0,08 (м².K/W)
Общий коэффициент передачи солнечной энергии g_tot		0,032 - 0,094 (в соответствии с выбранным цветом ламели)*

Направляющая шина

Основные характеристики	Свойство
Ветрозащита	Ширина конструкции L (мм)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Правило EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Класс сопротивления ветра	5	8	4	7	3	6	2	5
	Максимум скорость ветра v_max (км/ч)	74		61		49		38
	Максимум эффективная высота крыла	H_max = 4000 мм
	Ширина конструкции L (мм)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Класс сопротивления ветра	1	4	0	3	0	2	0	1
	Максимум скорость ветра v_max (км/ч)	28		19		11		5
	Максимум эффективная высота крыла	H_max = 4000 мм
Дополнительное тепловое сопротивление ΔR		0,08 (м².K/W)
Общий коэффициент передачи солнечной энергии g_tot		0,032 - 0,094 (в соответствии с выбранным цветом ламели)*
