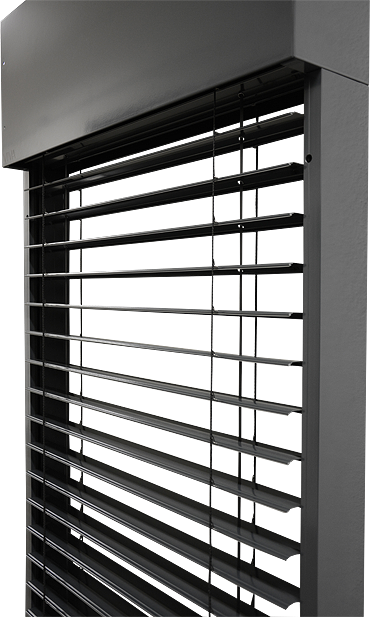

Основанием самонесущих жалюзи являются направляющие, на которые ложится весь вес щита. Наиболее ярким представителем этой специальной конструкции являются наружные самонесущие жалюзи Viva. Для самонесущих жалюзи можно использовать все типы и размеры ламелей, кроме Cetta 50. В них также можно установить москитьеру.
Верхний профиль жалюзи Viva, включая весь пакет ламелей, помещается в предварительно укомплектованный короб квадратной конструкции. Короб может быть выполнен в двух вариантах – в фасад и на фасад. Вариант установки в фасад означает, что короб "спрятан" под фасадом, и при полном подъеме жалюзи они невидимы для глаз. Данный вариант исполнения должен учитываться уже при создании проекта строительства дома. В случае установки на фасад, короб жалюзи VIVA с передней и задней стороны оснащен закаленным полистиролом толщиной 10 мм и является видимым для глаз.
Прим.: допуск на размер введенных значений ± 2 мм
| VIVA | Ширина (мм) | Высота (мм) | Гарантированная Площадь (м2) | |
|---|---|---|---|---|
| мин. | макс. | мин. | макс. | |
| Без москитной сетки | 600 | 4000 | 500 | 12 |
| С москитной сеткой | 720 | 1800 | 500 | 3 |
| Тип жалюзи / Высота короба [мм] | 190 | 220 | 260 | 300 | Макс. площадь (м2) |
|---|---|---|---|---|---|
| C65 | 900 | 1300 | 1800 | 2400 | 9 |
| C80 | 1100 | 1500 | 2200 | 2800 | 11 |
| C80 Slim | 1300 | 1800 | 2600 | 3300 | 12 |
| F60 | 1400 | 1900 | 2700 | 3500 | 14 |
| F80 | 1800 | 2500 | 3500 | 4500 | 14 |
| F100 | 2000 | 2900 | 4100 | 5300 | 16 |
| S65 | 900 | 1300 | 1800 | 2300 | 9 |
| S90 | 1300 | 1900 | 2600 | 3400 | 12 |
| Z70 | 1000 | 1400 | 2000 | 2600 | 10 |
| Z90 | 1200 | 1700 | 2500 | 3200 | 12 |
Прим.: Макс. высота самонесущей жалюзи VIVA с москитной сеткой – 2500 мм,
| Основные характеристики | Свойство |
|---|---|
| Ветрозащита | Класс 3, 4 (по типу ламелей) |
| Дополнительное тепловое сопротивление ΔR | 0,08 (м2.K/W) |
| Общий коэффициент передачи солнечной энергии gtot | 0,032 - 0,094 (в соответствии с выбранным цветом ламели)* |
